Гибка труб

Гибка металлических труб

Гибкой называется процесс придания изделию сложной формы без нарушения целостности заготовки. Используется в различных отраслях промышленности.

Основные разновидности гибки

Выбор разновидности зависит от типа, величины и назначения трубы:

• Вальцовкой называется прокатка круглой или профилированной трубы через устройство с тремя вращающимися роликами. Средний прижимной ролик формирует плавный изгиб.
• Наматывание проводится на вращающийся барабан не деформирующий стенки. Используется для мягких металлов с тонкими стенками, в массовом или экспериментальном производстве.
• Обкатка выполняется путем протяжки между гибочным и обкаточным роликами. Применяется для труб с толстыми стенками. Используется для небольших партий или поштучного изготовления.
• Гибка профильной трубы с овальным или прямоугольным сечением выполняется на трёхроликовом приспособлении. Два нижних опорных ролика тянут профиль. Верхний прижимной — формирует кривизну.
• Гибка тонкостенных труб выполняется холодным способом, сохраняющим механические свойства. Внутренний наполнитель (песок или вода) предотвращает деформирование, сплющивание и складки.
• Толстостенные трубы гнут нагревом или протяжкой. Нагрев дает меньший угол, но требует последующей термообработки для восстановления свойств.
• Холодная гибка подходит для труб малого и среднего размера с тонкими стенками, сохраняет свойства, дает минимальное искривление.
• Горячая гибка подходит для вариантов с толстыми стенками. Нагрев облегчает выполнений работ.

Особенности работы со сплавами

Алюминиевые трубы отличаются пластичностью и небольшим весом. Мягкая структура алюминия подвержена повреждениям и требует аккуратности. При гибке важно контролировать скорость обработки и форму, чтобы избежать трещин и потери прочности.

Для труб из нержавейки используют технологии сохраняющие коррозионную стойкость поверхности. Специальные вставки защищают покрытие от повреждения. Матрицы и оправки подбираются по параметрам стальной трубы. Тонкие нержавеющие трубы изгибают без нагрева, толстые — с нагревом. Для создания сложных форм труба нагревается токами высокой частоты.

Оцинкованная сталь покрыта плотной защитной оболочкой. Цинк требует строгого соблюдения технического регламента. Гибка редко выполняется вручную. При нагреве цинковый слой разрушается.

Трубы из латуни и меди достаточно пластичны, легко сгибаются различными методами. Чтобы избежать сплющивания и складок используют наполнители из песка или воды или дорны.

Этапы гибки

Процедура отличается сложностью и проводится в несколько этапов:

1. Выбор типа гибки в соответствии с характеристиками проката.
2. Настройка рабочего инструмента.
3. Фиксация трубы.
4. Деформация под действием гидравлического, механического или электрического усилия.
5. Проверка результата на соответствие стандартам.
6. Корректировка результата при необходимости.

Оборудование

Промоборудование, которое используют для гибки металлов:

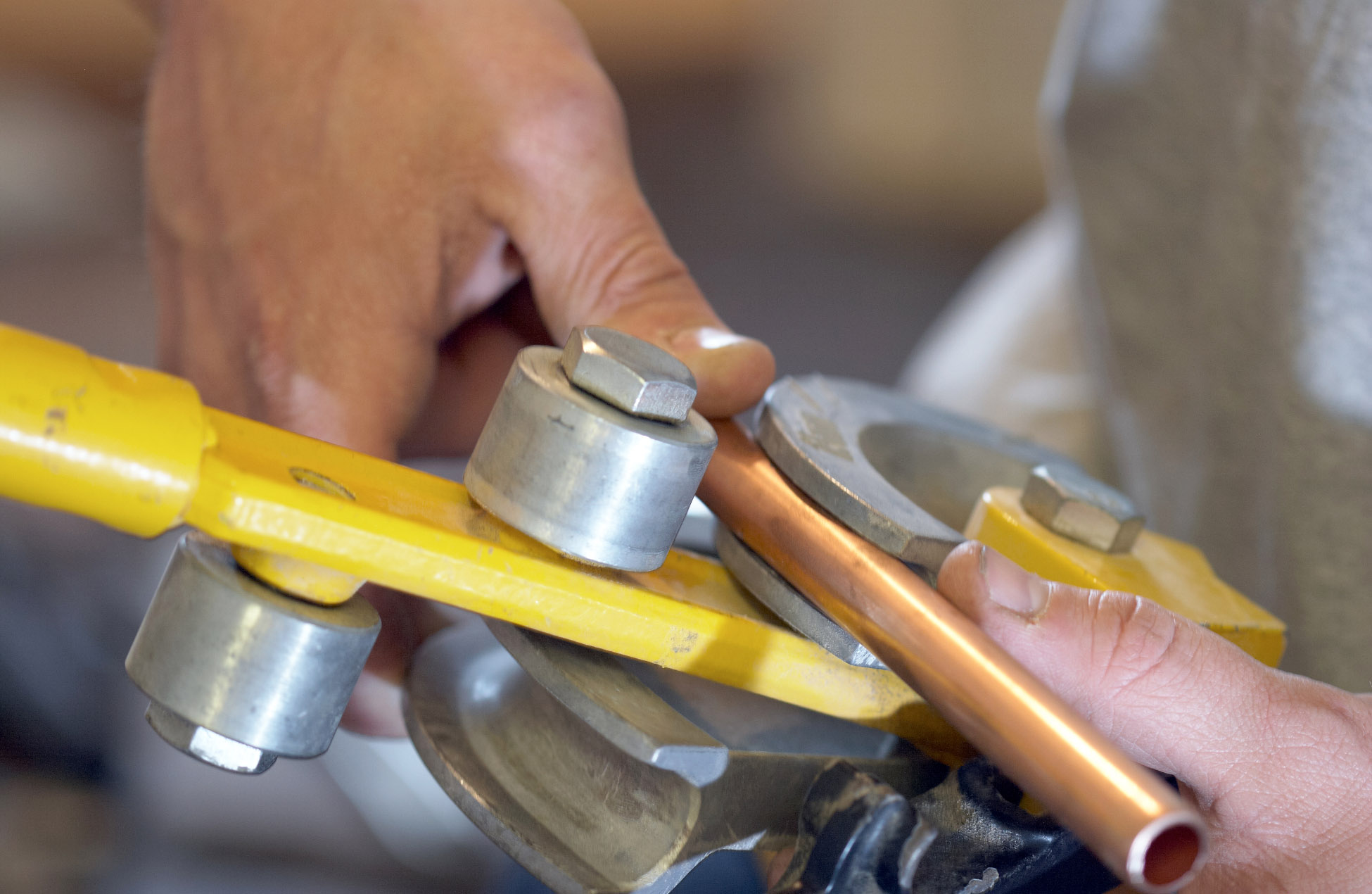

1. Ручные трубогибочные инструменты обеспечивают быстрый и точный гиб труб. Рычажный механизм дает аккуратный сгиб без трещин и деформаций. Инструмент универсален и прост в обслуживании.
2. Профильные трубогибы придают металлопрокату изогнутую форму. Имеют удобное управление, точную настройку, несколько скоростных режимов. Закрытые движущиеся механизмы и экстренная остановка обеспечивают безопасность работы.

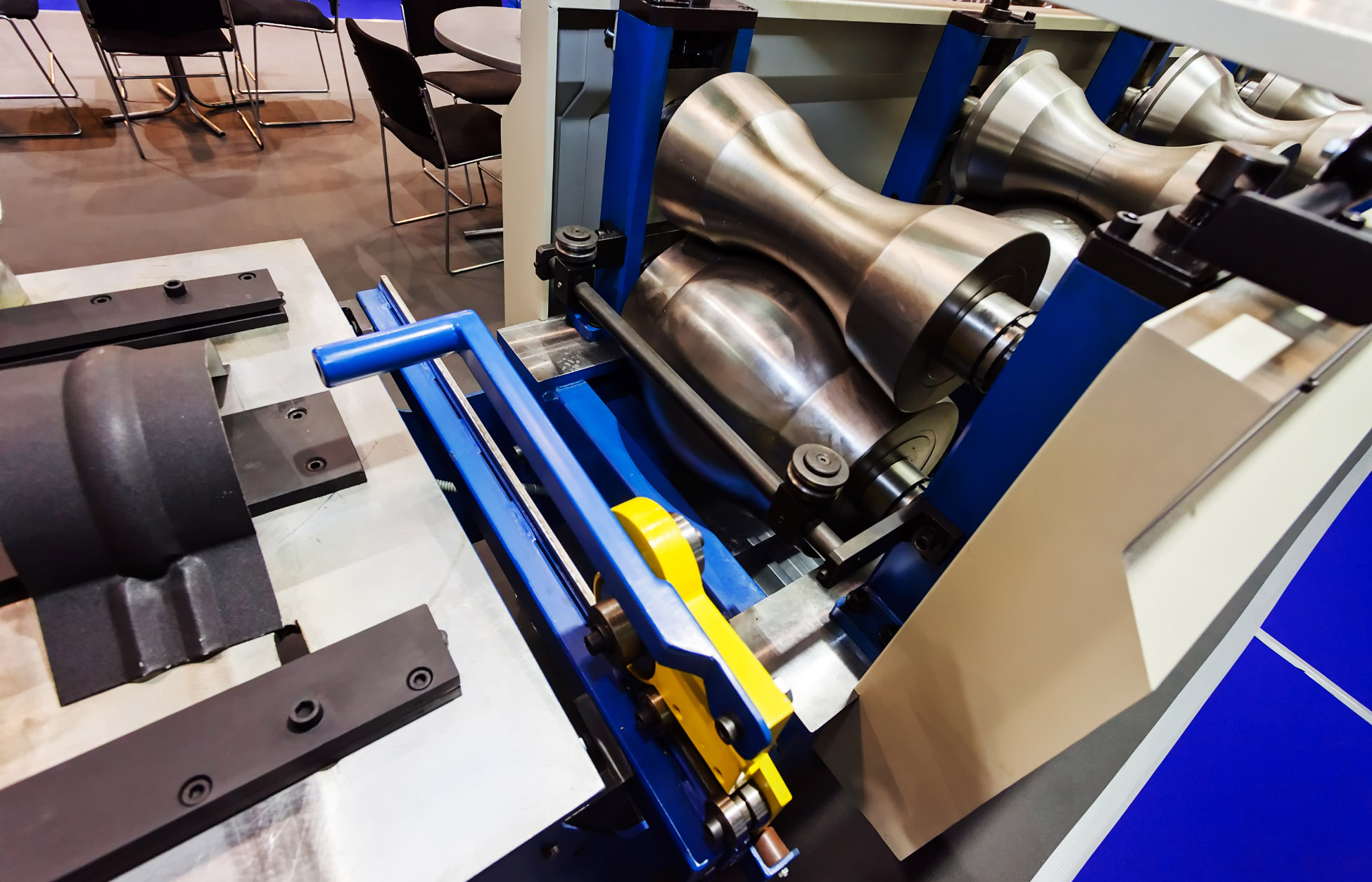

3. Трубогибочные машины с мощным двигателем сгибают трубы из металлов любой твердости. Оснащены мощным электродвигателем. Цифровое управление позволяет легко менять угол гибки и обрабатывать заготовки в трехмерном пространстве. Безопасны в эксплуатации и имеют длительный срок службы.
4. Трубогибочные станки с ЧПУ обеспечивают высокий стандарт гибки, сокращают время операций. Автоматические установки безопасны, не требуют постоянного контроля специалиста, обрабатывают трубы из титана и углеродистой стали.

Сфера применения услуг

Услуги гибки труб оказываются в специализированных цехах. Высокотехнологичное промоборудование рассчитано на обслуживание крупных строительных и промышленных организаций, предприятий малого и среднего бизнеса.

Готовая продукция соответствуют требованиям ГОСТ 17365-71. Стандарт устанавливает оптимальные радиусы, допустимые значения толщины стенки, требования к качеству гибки.

Для обеспечения надежного результата заказчик заполняет заявку с указанием материала трубы, длины, диаметра, степени точности. Для изготовления сложных деталей требуются чертежи. В договоре стороны делают расчет работ, уточняют эксплуатационные требования. Трубы принимаются в чистом и сухом состоянии. При обнаружении дефектов обсуждается проведение дополнительных операций и их стоимость
